Bo mạch điều khiển/bo giao tiếp (Carrier Communication Board) CEPL130517-01
Bo mạch điều khiển/bo giao tiếp CEPL130517-01

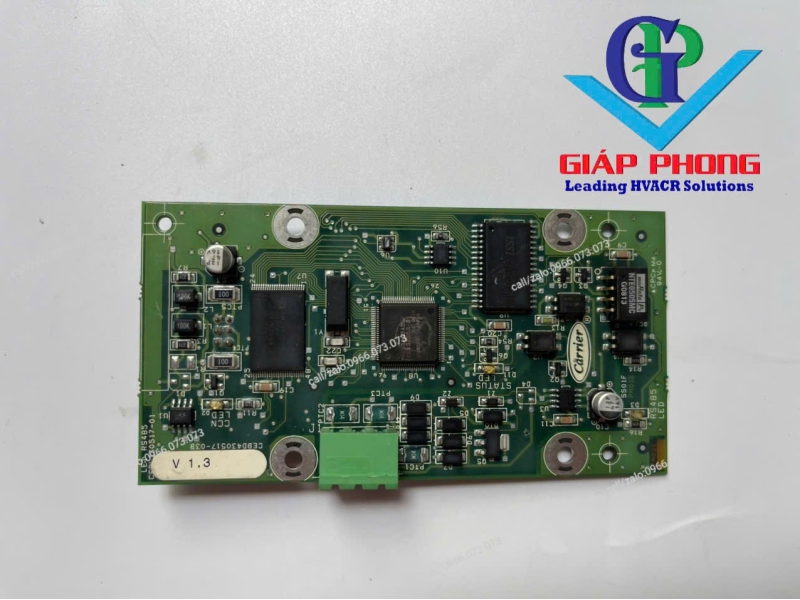

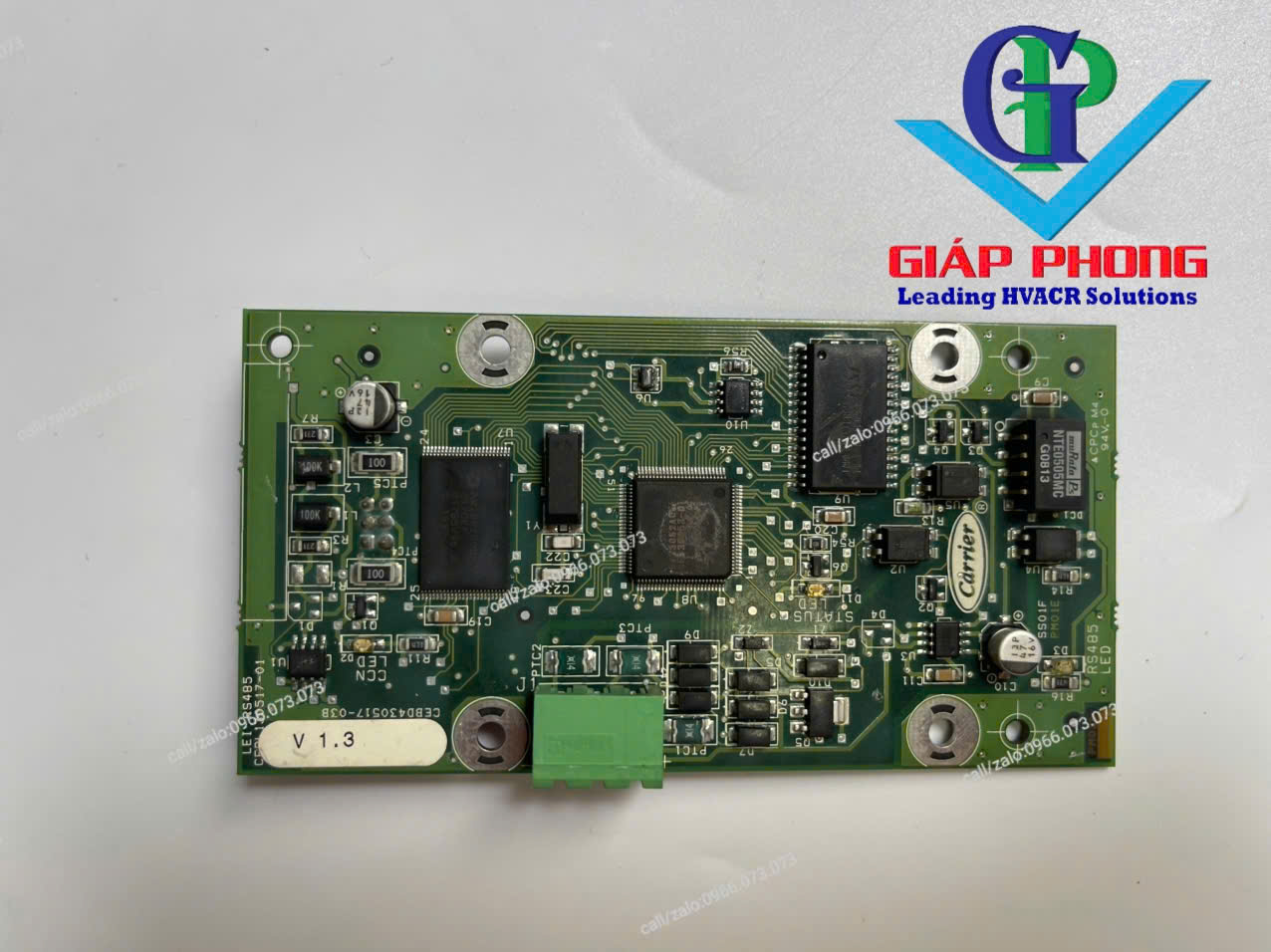

• Đây là một bo mạch điều khiển/bo giao tiếp (Carrier Communication Board).
• Trên bo có logo Carrier → hãng chuyên sản xuất máy lạnh công nghiệp / chiller (HVAC).
• Bo có kích thước nhỏ gọn (ước tính khoảng 10–12 cm dài, 5–6 cm rộng).
Chi tiết cấu trúc
1. Linh kiện chính
• Nhiều IC (các chip xử lý và nhớ), trong đó có 1 chip lớn giữa bo (có thể là vi điều khiển).
• Tụ điện hóa nhỏ (lọc nguồn).
• Điện trở và tụ gốm SMD rải khắp mạch.
• IC nhớ (EPROM/EEPROM) ở góc dưới (có nhãn dán).
2. Đầu nối / Cổng kết nối

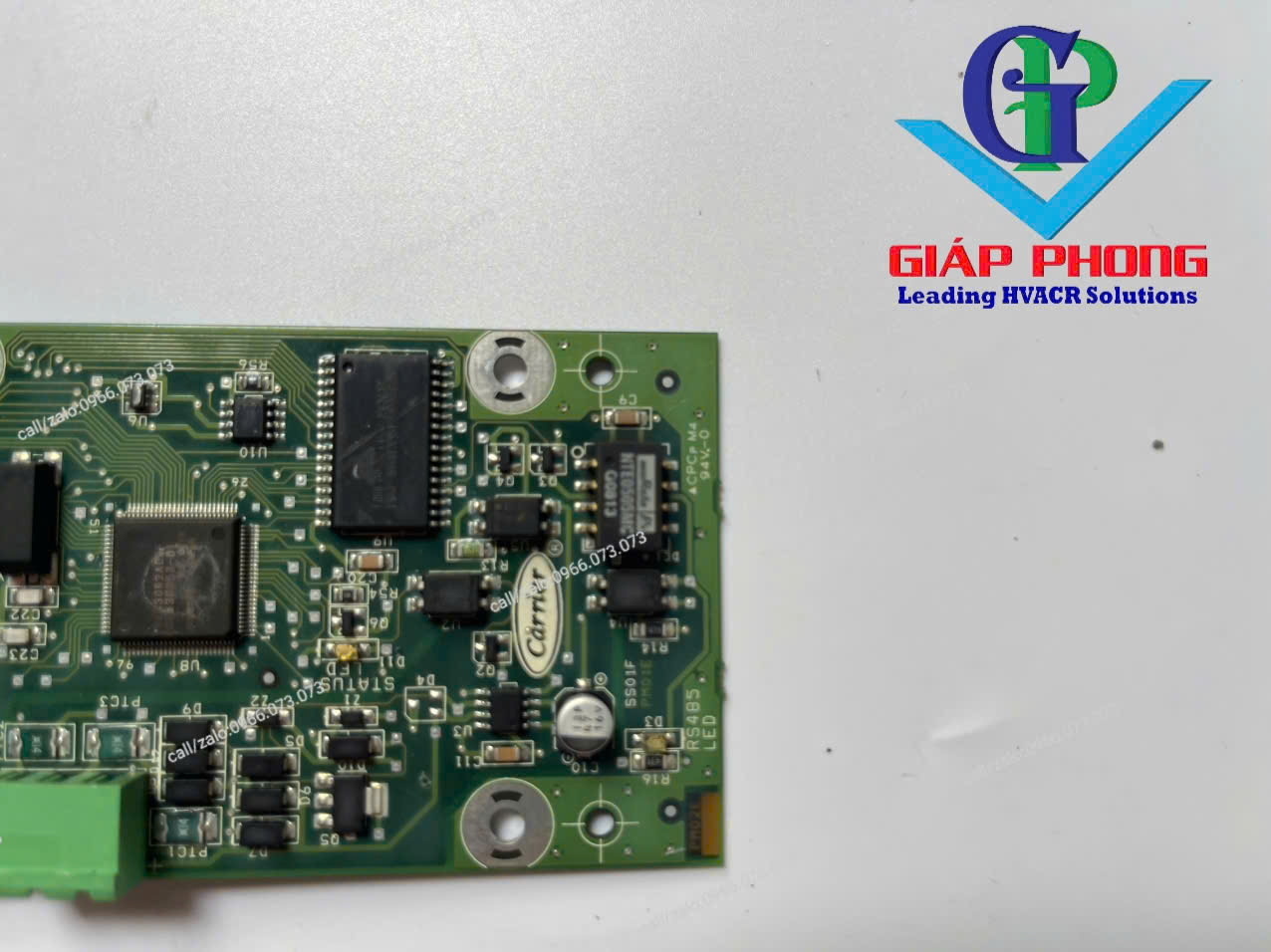

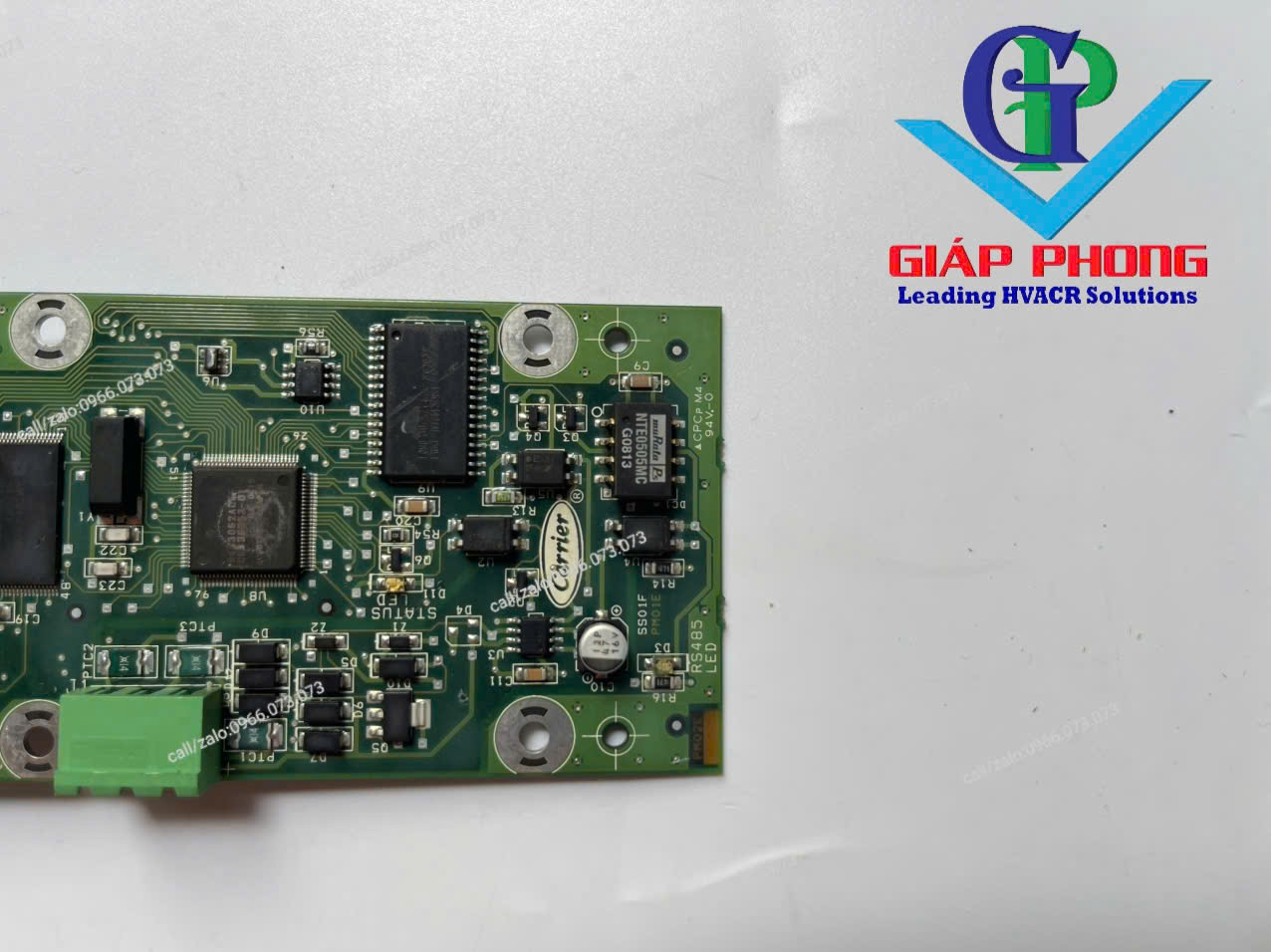

• Góc trái có đầu nối xanh 2 chân (in chữ RS485) → dùng cho giao tiếp RS485 (chuẩn truyền thông công nghiệp).
• Các lỗ bắt vít ở 4 góc → để cố định bo trong khung hoặc hộp mạch.
3. Thông tin in trên bo
• Ghi rõ: CEPL130517-01 (mã bo mạch).
• Tem dán: V1.3 → phiên bản bo.
• Có nhãn RS485, LED1, LED2 → bo này có hiển thị/trạng thái bằng đèn LED.
• Có dòng chữ CCN (Carrier Comfort Network) → đây là chuẩn mạng điều khiển riêng của Carrier.
Chức năng khả dĩ
Đây là bo giao tiếp mạng truyền thông (Communication Interface Board) dùng trong hệ thống Carrier.
• Chức năng:
• Kết nối hệ thống điều khiển trung tâm của Carrier với mạng RS485 / Carrier Comfort Network (CCN).
• Cho phép bo điều khiển chính giao tiếp với máy tính, bộ điều khiển trung tâm hoặc các module khác.
• Vai trò: module giao tiếp dữ liệu, không phải bo công suất.
